البساتم الهوائية
بساتم صغيرة

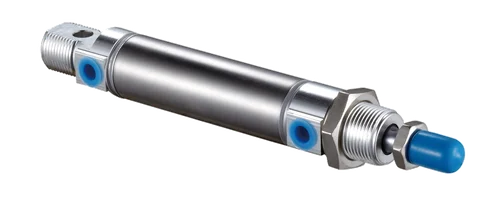

بساتم هوائية صغيرة للحركة الخطية، بأجسام من الألومنيوم أو الفولاذ غير القابل للصدأ حسب الطراز.
تسميات الصور هي مراجع الكتالوج، وليست مواصفات مؤكدة لكل طراز.
استفسر عن هذا الاختيارمعلومات المجموعة
تصف معلومات الكتالوج مجموعات المنتجات. يجب تأكيد الأبعاد والمواد وحدود الضغط والتوافق للطراز المحدد وظروف التشغيل.
| البند | القيمة الواردة في المصدر |
|---|---|
| ضغط التشغيل | 1.5 to 10 bar |
| نطاق المقاسات | Bore sizes from 8 mm to 50 mm. |
| طول الشوط | from 10 mm to over 3000 mm, depending on the model |
| مادة الجسم | Aluminum , Stainless steel |
| مادة قضيب المكبس | Steel (Hard Chrome Plated) |
| مادة مانع التسرب | NBR (Nitrile Rubber), FKM (Viton), PTFE (for high-temperature applications) |
| وسط التشغيل | Compressed air, filtered and lubricated or dry air |
| السرعة القصوى | Up to 1 m/s (depending on bore size, stroke, and pressure) |
| التخميد بنهاية الشوط | Adjustable, to prevent damage from impact at end of travel. |
| ضبط الشوط | Available stroke adjustment based on client requirements |
| استشعار الموضع | Available with integrated sensors for position detection (e.g., reed switches, inductive sensors) |
الوصف التفصيلي بالعربية
مبدأ التشغيل: يضغط الهواء المضغوط على مكبس داخل جسم البستم لتوليد حركة خطية. يتحرك المكبس ذهاباً وإياباً لأداء الشغل الميكانيكي.
ضغط التشغيل: 1.5 إلى 10 bar
نطاق المقاسات: أقطار التجويف من 8 mm إلى50 mm
طول الشوط: من 10 mm إلى أكثر من3000 mm حسب الطراز
مادة الجسم: ألومنيوم أو فولاذ غير قابل للصدأ
مادة قضيب المكبس: فولاذ مطلي بالكروم الصلب
مادة موانع التسرب: NBR (مطاط نيتريل)، FKM (Viton)، PTFE لتطبيقات الحرارة المرتفعة
وسط التشغيل: هواء مضغوط مرشح ومزيّت أو هواء جاف
السرعة القصوى: حتى 1 m/s حسب القطر والشوط والضغط
التخميد بنهاية الشوط: قابل للضبط لتقليل أثر الاصطدام عند نهاية الحركة
ضبط الشوط: إمكانية ضبط الشوط حسب متطلبات العميل
استشعار الموضع: خيارات حساسات مدمجة لاكتشاف الموضع، مثل مفاتيح Reed والحساسات الحثية
المرجع الأصلي باللغة الإنجليزية
Operation Principle: A linear motion generated by compressed air pressure applied to a piston inside the cylinder tube. The piston moves back and forth to perform mechanical work
Working Pressure: 1.5 to 10 bar
Size Range: Bore sizes from 8 mm to 50 mm.
Stroke Length: from 10 mm to over 3000 mm, depending on the model
Body Material: Aluminum , Stainless steel
Piston Rod Material: Steel (Hard Chrome Plated)
Seal Material: NBR (Nitrile Rubber), FKM (Viton), PTFE (for high-temperature applications)
Working Fluid: Compressed air, filtered and lubricated or dry air
Max Speed: Up to 1 m/s (depending on bore size, stroke, and pressure)
End-of-Stroke Cushioning: Adjustable, to prevent damage from impact at end of travel.
Stroke Adjustment: Available stroke adjustment based on client requirements
Position Sensing: Available with integrated sensors for position detection (e.g., reed switches, inductive sensors)
